Настройка ONU на PON

Обозначения:

• ONU - Optical Network Unit
• PON - Passive Optical Network

Можно настраивать gpon onu некоторых поддерживаемых вендоров, из интерфейса системы, например, это можно сделать для ZTE C-Data, и.т.д.

• Настройка onu на EPON
  • OLT BDCOM P3310c
• Настройка onu на GPON
  • OLT CData FD1616sn
  • OLT ZTEC320
    • 4х портовые onu
      • ZTE ONU F660 V2 Router
      • ZTE ONU F660 V2 Static Bridge
      • ZTE ONU F660 V2 Dynamic Bridge. Port 1
      • ZTE ONU F660 V2 Vlan DHCP Bridge
    • 1 портовые onu

Настройка onu на EPON

OLT BDCOM P3310c

Для epon, чтоб использовать onu в системе, достаточно добавить информацию о ней. Основным важным полем при добавлении устройства будет поле “Доп. инфо для snmp”. Оно нужно для того, чтоб биллинг мог опрашивать olt о, например, состоянии этой onu, об уровне сигнала, или о серийном номере.

TODO: Закончить

Настройка onu на GPON

OLT CData FD1616sn

TODO: Закончить

OLT ZTEC320

На ZTEC320 поддерживается конфигурация onu для прошивки версии V1.2.5P3 и V2. Конфигурации для V2 помечены соответственно. Можно использовать XPON ONU: универсальные onu, которые работают как с GPON так и с GEPON.

4х портовые onu

Варианты конфигурации GPON ONU можно увидеть, если нажать на выпдающий список “Шаблон конфига onu”. Для каждого вида onu есть свои варианты конфигурирования. Например, для onu на ZTE C320, для 4х портовых onu F660 есть такие варианты:

• ZTE ONU F660 V2 Router
• ZTE ONU F660 V2 Static Bridge
• ZTE ONU F660 V2 Dynamic Bridge. Port 1
• ZTE ONU F660 V2 Vlan DHCP Bridge

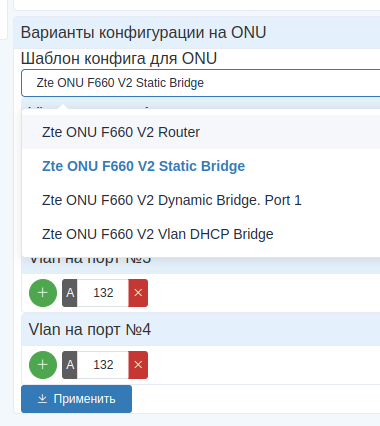

Выглядит так:

ZTE ONU F660 V2 Router

Настраивает ONU в режим роутера. В этом режиме onu принимает ip адрес на себя, и раздаёт подсеть 192.168.1.0/24 всем своим клиентам через lan порты и wifi. Так же сама занимается разделением скорости для клиентов. Т.е. кроме функции onu, делает то же самое что и обычный домашний абонентский роутер.

ZTE ONU F660 V2 Static Bridge

Настраивает ONU в режиме bridge. Т.е. onu выполняет только функции onu, и отдаёт весь трафик во все свои 4 порта. Вы можете тут указать какие вланы отдавать в какие порты.

dhcp на портах не контролируется.

Для чего использовать: вам лучше спросить у вашего системного администратора.

ZTE ONU F660 V2 Dynamic Bridge. Port 1

Настраивает на ONU только 1й порт. Настраивает его в конфигурации bridge, когда весь трафик проходит сквозь onu, и onu не выполняет других функций кроме onu. Но при этом контролируется протокол dhcp(option82, ip source guard, и.т.д). Можно использовать, например, для раздачи реальных(белых) ip, когда он нужен на своём оборудовании(роутере, камере, или компе).

ZTE ONU F660 V2 Vlan DHCP Bridge

Настраивает onu так же как и ZTE ONU F660 V2 Static Bridge, за исключением того, что протокол dhcp контролируется. Когда вам нужно, например, авторизвать клиента на нестандартном для этого устройства влане.

1 портовые onu

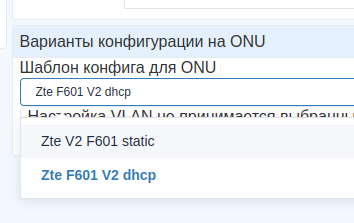

Для однопортовых onu на ZTE доступны 2 конфига:

• для обычного абонентского интернета
• и ручная настройка вланов
